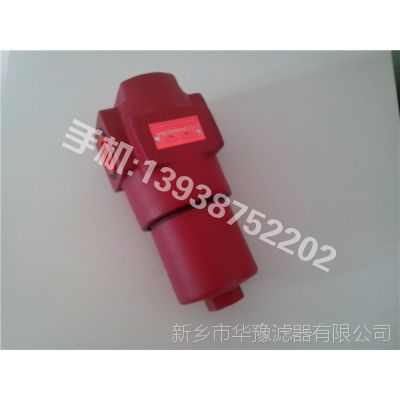

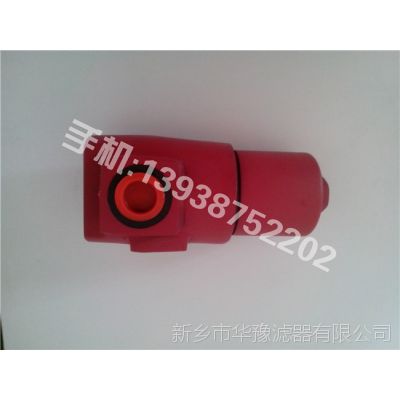

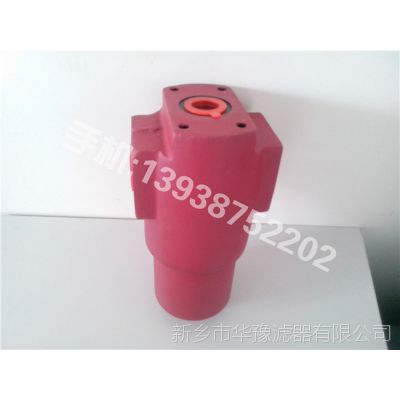

LPF BN/HC280DE10D1X/-L24賀德克低壓管路過濾器

　　該過濾器--------流量至280L/min

　　該過濾器--------壓力等級至25和50bar

　　該過濾器--------材料：鋼QT450

　　一、LPF 低壓管路過濾器概述：

　　1、LPF系列回油過濾器主要用于液壓系統中回油的精過濾。

　　2、本過濾器可直接安裝在油箱蓋板上。

　　3、該過濾器上裝有污染發訊器（目視或電信號指示），用于本過濾器中的濾芯被污染物堵塞時發出訊號指示，以便維修人員更換濾芯。

　　4、濾芯采用玻璃纖維材料折疊而成，具有過濾精度高、

　　通油量大原始壓力損失小、納污容量大等優點。

　　5、玻璃纖維材料的濾芯過濾精度：3、5、10、20μm。

　　金屬網材料的濾芯過濾精度：25、50、100、200μm。

　　6、流向：入口在側面，出口垂直向中下。

　　使用溫度：-10℃ ℃~+100℃ .

　　7、旁通閥開啟壓力：ΔP=3bar+0.5bar。

　　8、適用介質：礦物油、潤滑油等。

　　9、用于水介質過濾時請與廠方聯系。

　　二、型號說明：

　　LPFBN/HC280DE10D1X/-24

　?。?）、代表過濾器形式

　?。?）、代表濾芯材料：BN/HC  玻璃纖維，

　　W/HC 不銹鋼金屬網

　?。?）、殼體規格/材料：碳鋼 60，110，140，160，140，260（4）、工作壓力：D=25bar

　　G=50bar

　?。?）、連接形式/連接尺寸：E

　?。?）、過濾精度μm：BN/HC(3、5、10、20)

　　W/HC(25、50、100、200)

　?。?）、污染發訊器形式：Y--發訊器接口帶塑料螺塞，

　　A--發訊器接口帶鋼制螺塞，

　　B—目視發訊器，C—電氣發訊器，D—目視/電氣發訊器。

　?。?）、型式代號：1—標準連接。

　　(9)、型號代號：X—提供版。

　?。?0）、補充說明：V—氟橡膠密封，過濾器適用于易迅速生物分解的油和磷酸酯（HFD-R）

　　L—帶相應電壓的指示燈（24V、48V、110V、220V）

　　KB—無旁通閥

　　B—旁通閥有特殊開啟壓力（B1=1bar，B6=6bar）
